Réorganisation d'un shelter d'instruments de mesures
Électronique - Organisation - menuiserie - impression 3D
Électronicien Science à l'Institut Polaire Français • 2022

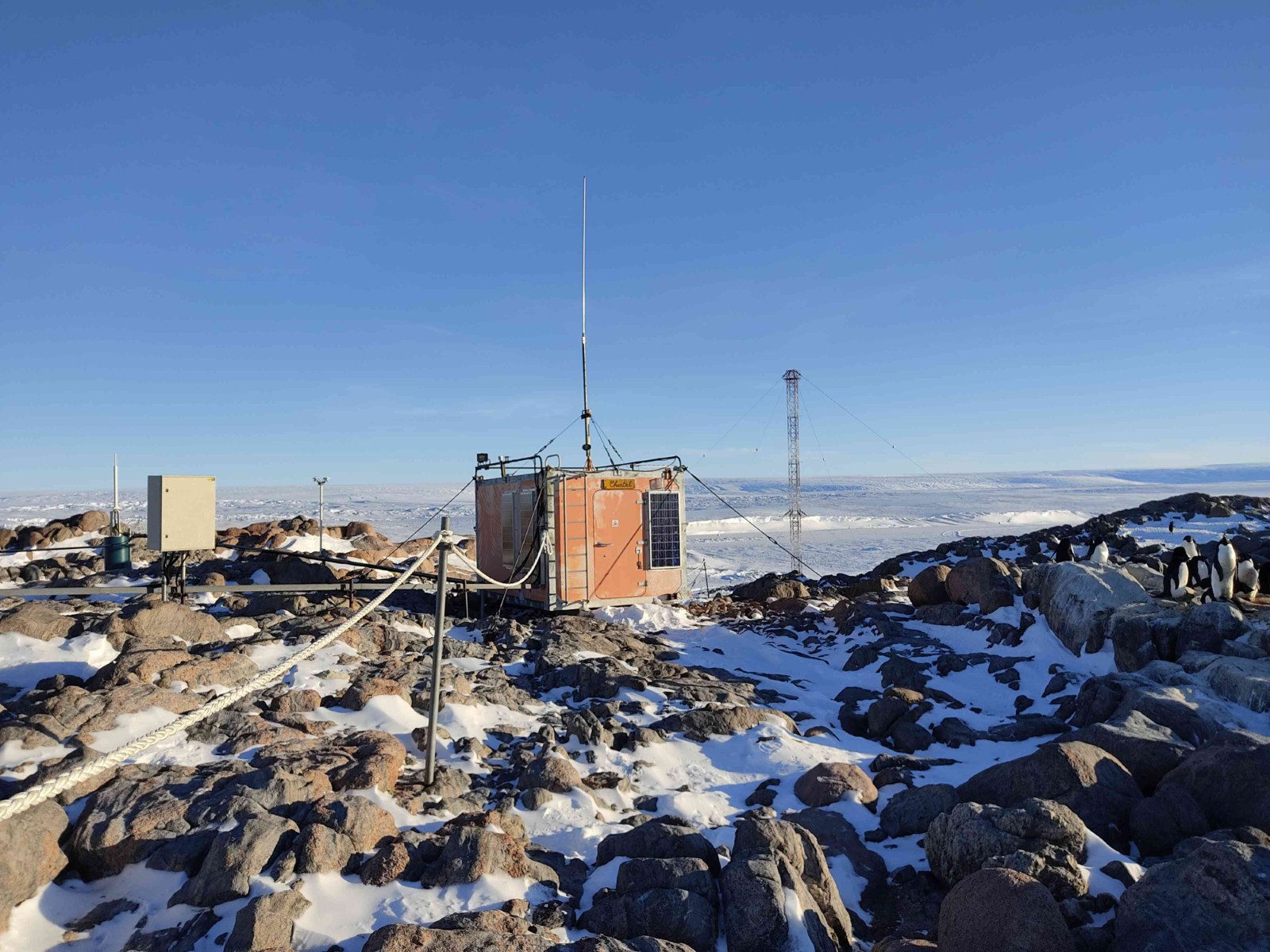

Sur la station polaire de Dumont d'Urville, le shelter Chantal est une cabane accueillant six programmes différents, avec chacun son matériel spécifique.
Le manque de coordination entre tous les acteurs a abouti à un aménagement du shelter chaotique. J'ai réorganisé, recâblé et étiqueté l'ensemble pour avoir une lecture claire de chaque programme et qu'aucun matériel ne cannibalise l'espace d'un programme voisin.
Réorganisation de la baie informatique
Initialement la première baie informatique accueillait les acquisitions sismiques, le routeur du shelter en plein milieu des acquisitions, une acquisition météorologique et un disque de backup des mails de la station.
J'ai réordonné la baie pour séparer la gestion du réseau du reste (arrivée en haut de la baie) et ai déporté l'ordinateur de sauvegarde des mails.

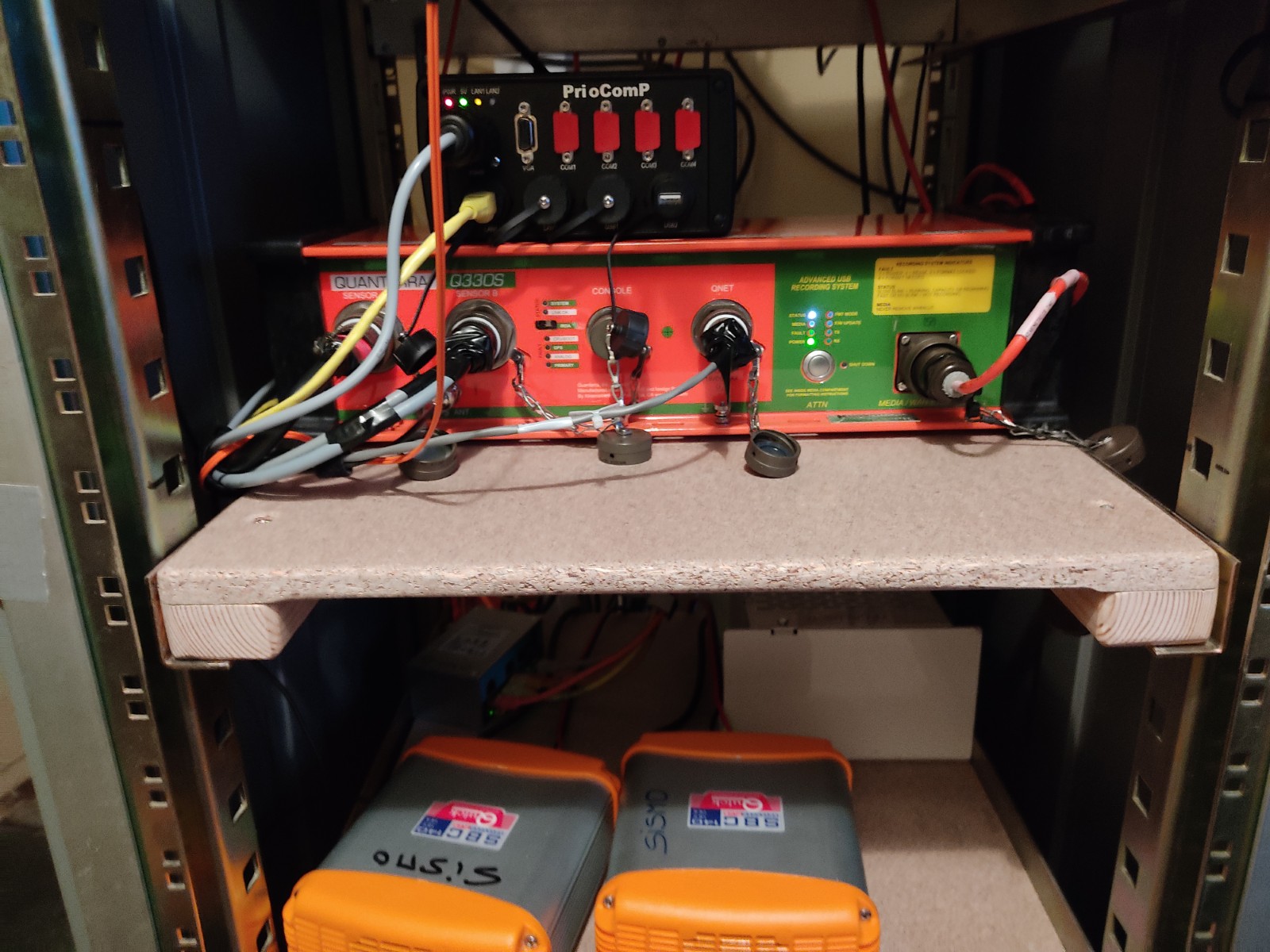

J'ai fabriqué de nouveaux plateaux à la menuiserie pour accueillir convenablement les instruments dans la baie.
Organisation de la baie AVANT et APRÈS :

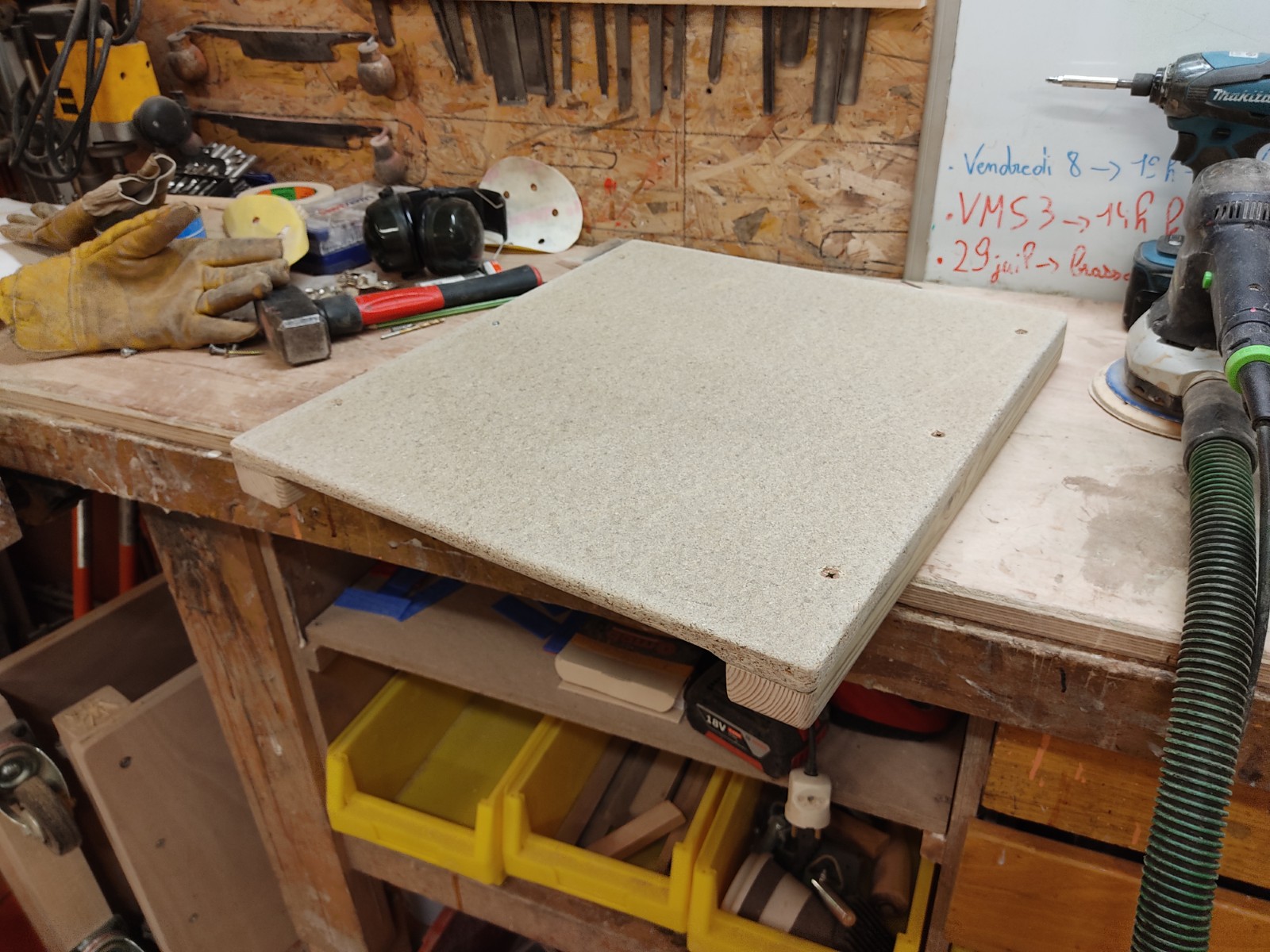

Fabrication des panneaux à la menuiserie :
Recâblage du shelter

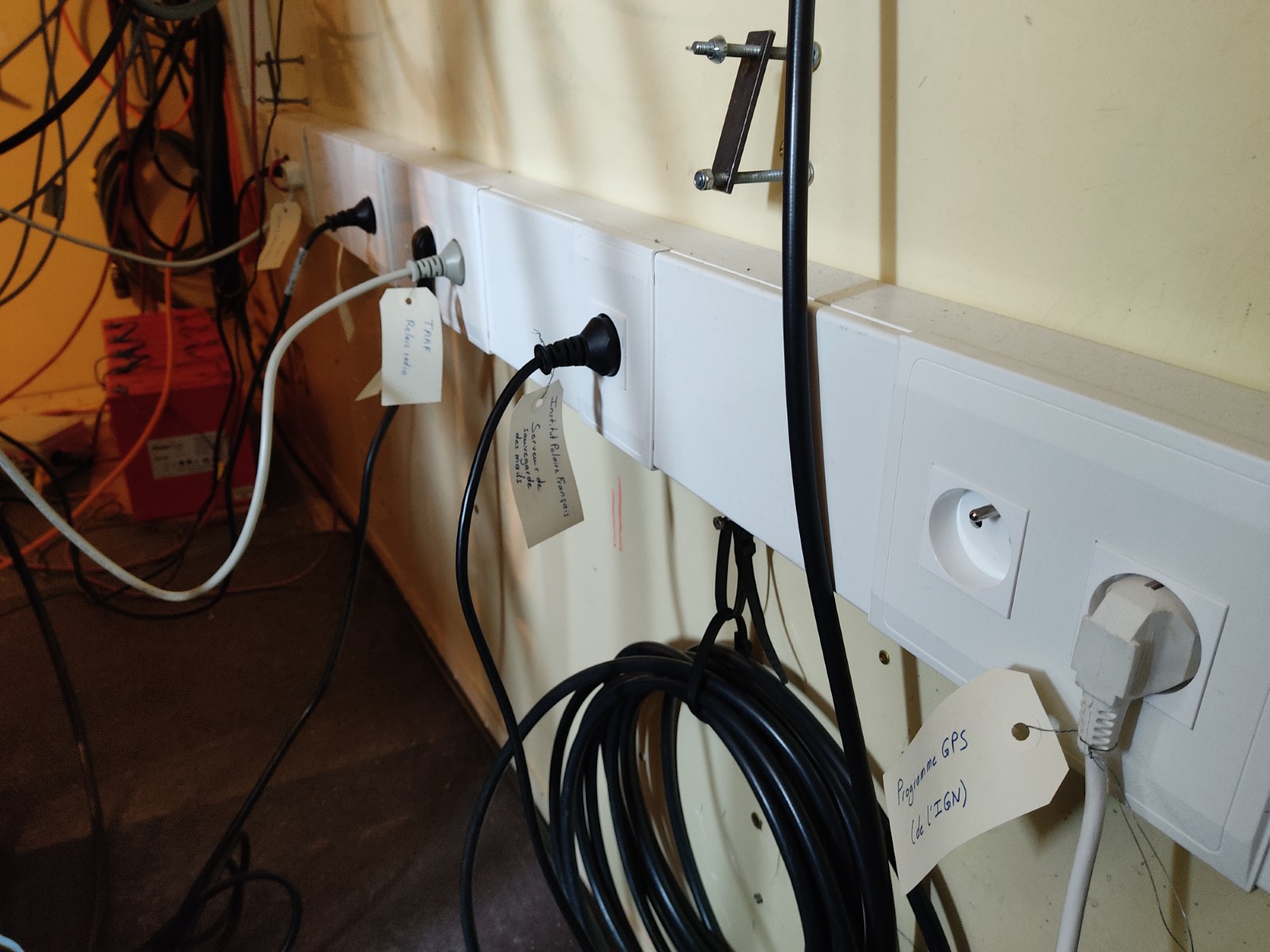

Le câblage a été revu, afin de supprimer les multiprises, surtout celles partagées par le matériel de programmes différents. Une fois tous les programmes rendus indépendants les uns des autres au niveau de l'alimentation j'ai étiqueté les prises pour la maintenance.

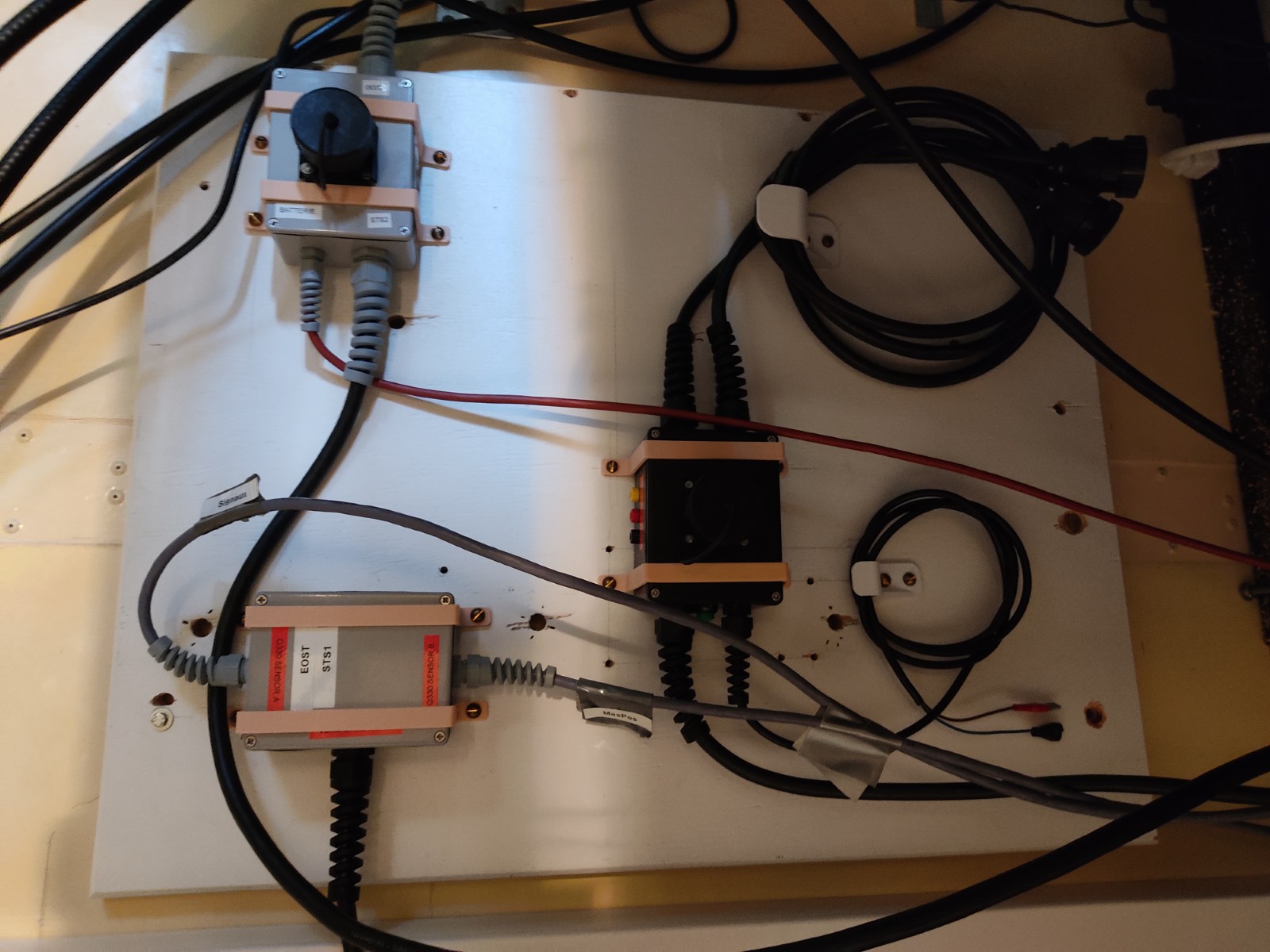

J'ai revu la disposition des câbles à l'arrière de la baie. J'ai installé un panneau avec des attaches imprimées en 3D pour fixer proprement les boîtiers du programme de sismologie au mur.

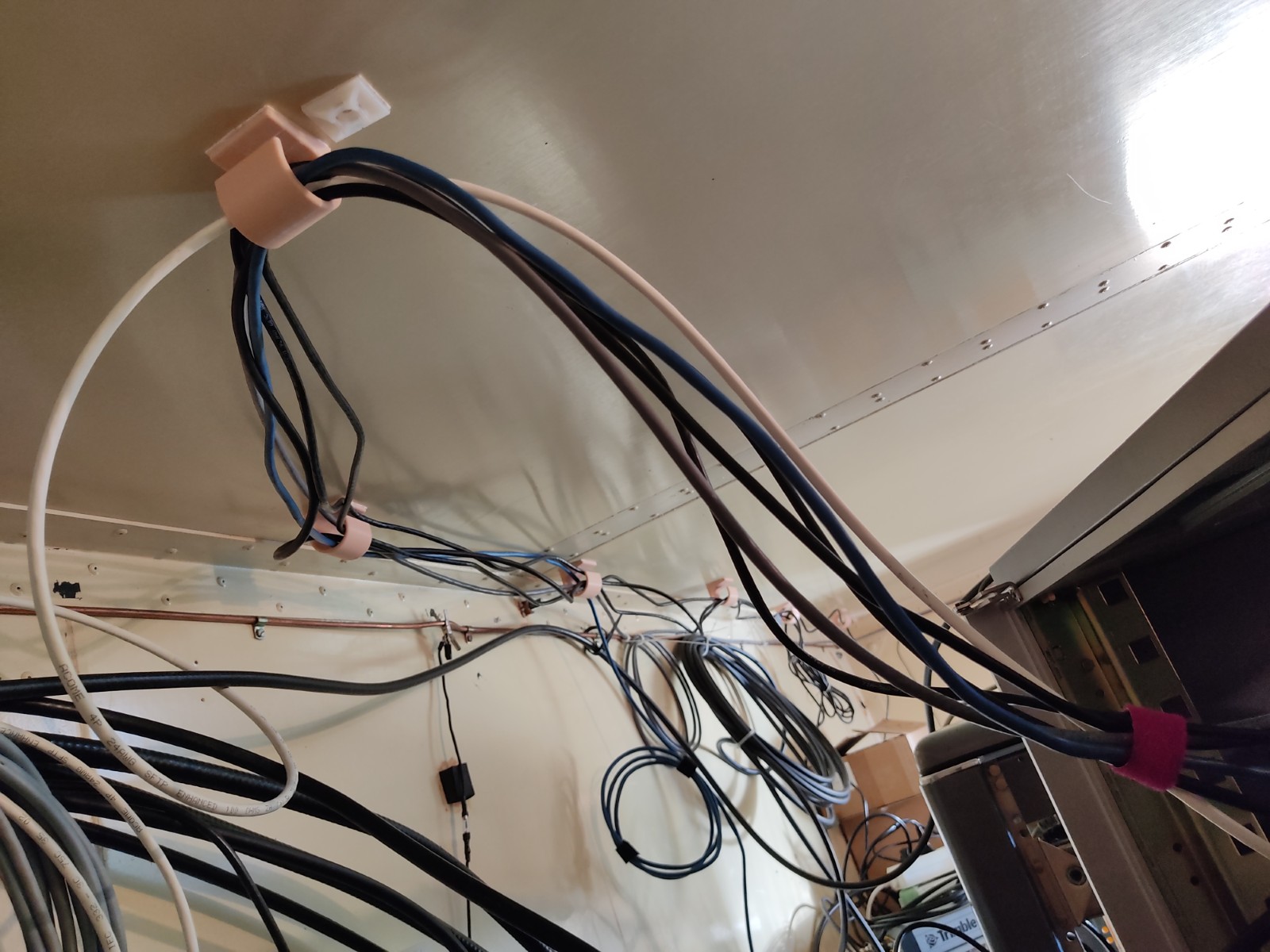

J'ai également imprimé en 3D des crochets de chemins de câbles, fixés au plafond.
Une fois ce travail réalisé j'ai documenté le tout et réalisé les schémas électriques des installations de sismologie.
Reorganization of a Measurement Instrument Shelter
Electronics - organization - carpentry - 3D printing
Science Electronics Technician at the French Polar Institute • 2022
At the Dumont d'Urville polar station, the Chantal shelter is a cabin housing six different programs, each with its specific equipment.
The lack of coordination between all actors resulted in a chaotic shelter layout. I reorganized, rewired, and labeled everything to have a clear reading of each program and ensure no equipment cannibalizes the space of a neighboring program.
IT Rack Reorganization
Initially, the first IT rack housed seismic acquisitions, the shelter router right in the middle of the acquisitions, a meteorological acquisition, and a backup disk for station emails.
I reordered the rack to separate network management from the rest (arriving at the top of the rack) and relocated the email backup computer.
I manufactured new shelves in the carpentry shop to properly accommodate the instruments in the rack.
Rack organization BEFORE and AFTER:
Panel manufacturing in the carpentry shop:
Shelter Rewiring
The wiring was reviewed to eliminate power strips, especially those shared by equipment from different programs. Once all programs were made independent of each other at the power supply level, I labeled the outlets for maintenance.
I revised the cable layout at the back of the rack. I installed a panel with 3D-printed brackets to properly fix the seismology program's enclosures to the wall.
I also 3D-printed cable tray hooks attached to the ceiling.
Once this work was completed, I documented everything and created electrical diagrams of the seismology installations.
Reorganización de un refugio de instrumentos de medición
Electrónica - organización - carpintería - impresión 3D
Técnico Electrónico Científico en el Instituto Polar Francés • 2022
En la estación polar Dumont d'Urville, el refugio Chantal es una cabaña que alberga seis programas diferentes, cada uno con su equipo específico.
La falta de coordinación entre todos los actores resultó en una disposición caótica del refugio. Reorganicé, recableé y etiqueté todo para tener una lectura clara de cada programa y asegurar que ningún equipo canibalice el espacio de un programa vecino.
Reorganización del rack informático
Inicialmente, el primer rack informático albergaba adquisiciones sísmicas, el enrutador del refugio justo en medio de las adquisiciones, una adquisición meteorológica y un disco de respaldo de correos de la estación.
Reordené el rack para separar la gestión de red del resto (llegando a la parte superior del rack) y reubiqué la computadora de respaldo de correos.
Fabriqué nuevos estantes en el taller de carpintería para acomodar adecuadamente los instrumentos en el rack.
Organización del rack ANTES y DESPUÉS:
Fabricación de paneles en el taller de carpintería:
Recableado del refugio
El cableado fue revisado para eliminar las regletas, especialmente las compartidas por equipos de diferentes programas. Una vez que todos los programas se hicieron independientes entre sí a nivel de alimentación, etiqueté las tomas para el mantenimiento.
Revisé la disposición de los cables en la parte trasera del rack. Instalé un panel con soportes impresos en 3D para fijar correctamente las carcasas del programa de sismología a la pared.
También imprimí en 3D ganchos de bandejas portacables fijados al techo.
Una vez completado este trabajo, documenté todo y creé diagramas eléctricos de las instalaciones de sismología.
Reorganisation eines Messgeräteschutzes
Elektronik - Organisation - Tischlerei - 3D-Druck
Wissenschaftlicher Elektroniktechniker am Französischen Polarinstitut • 2022
An der Polarstation Dumont d'Urville ist der Chantal-Schutz eine Hütte, die sechs verschiedene Programme beherbergt, jedes mit seiner spezifischen Ausrüstung.
Der Mangel an Koordination zwischen allen Akteuren führte zu einer chaotischen Schutzanordnung. Ich reorganisierte, verkabelte neu und etikettierte alles, um eine klare Übersicht über jedes Programm zu haben und sicherzustellen, dass keine Ausrüstung den Raum eines benachbarten Programms kannibalisiert.
IT-Rack-Reorganisation
Anfangs beherbergte das erste IT-Rack seismische Erfassungen, den Schutz-Router mitten in den Erfassungen, eine meteorologische Erfassung und eine Sicherungsfestplatte für Stations-E-Mails.
Ich ordnete das Rack neu, um die Netzwerkverwaltung vom Rest zu trennen (oben im Rack ankommend) und verlagerte den E-Mail-Sicherungscomputer.
Ich fertigte neue Regale in der Tischlerei, um die Instrumente im Rack ordnungsgemäß unterzubringen.
Rack-Organisation VORHER und NACHHER:
Panelherstellung in der Tischlerei:
Neuverdrahtung des Schutzes
Die Verkabelung wurde überarbeitet, um Steckdosenleisten zu eliminieren, insbesondere solche, die von Geräten verschiedener Programme gemeinsam genutzt werden. Nachdem alle Programme auf der Stromversorgungsebene voneinander unabhängig gemacht wurden, etikettierte ich die Steckdosen für die Wartung.
Ich überarbeitete die Kabelanordnung auf der Rückseite des Racks. Ich installierte ein Panel mit 3D-gedruckten Halterungen, um die Gehäuse des Seismologie-Programms ordnungsgemäß an der Wand zu befestigen.
Ich druckte auch 3D-gedruckte Kabelkanalhaken, die an der Decke befestigt wurden.
Nach Abschluss dieser Arbeit dokumentierte ich alles und erstellte elektrische Schaltpläne der Seismologie-Installationen.
