Mesures manuelles du champ magnétique terrestre
Manip scientifique
Électronicien Science à l'Institut Polaire Français • 2022
L'observatoire magnétique de Dumont d'Urville, opéré par l'EOST, fait partie du réseau mondial de mesure magnétique de l'ISGI.

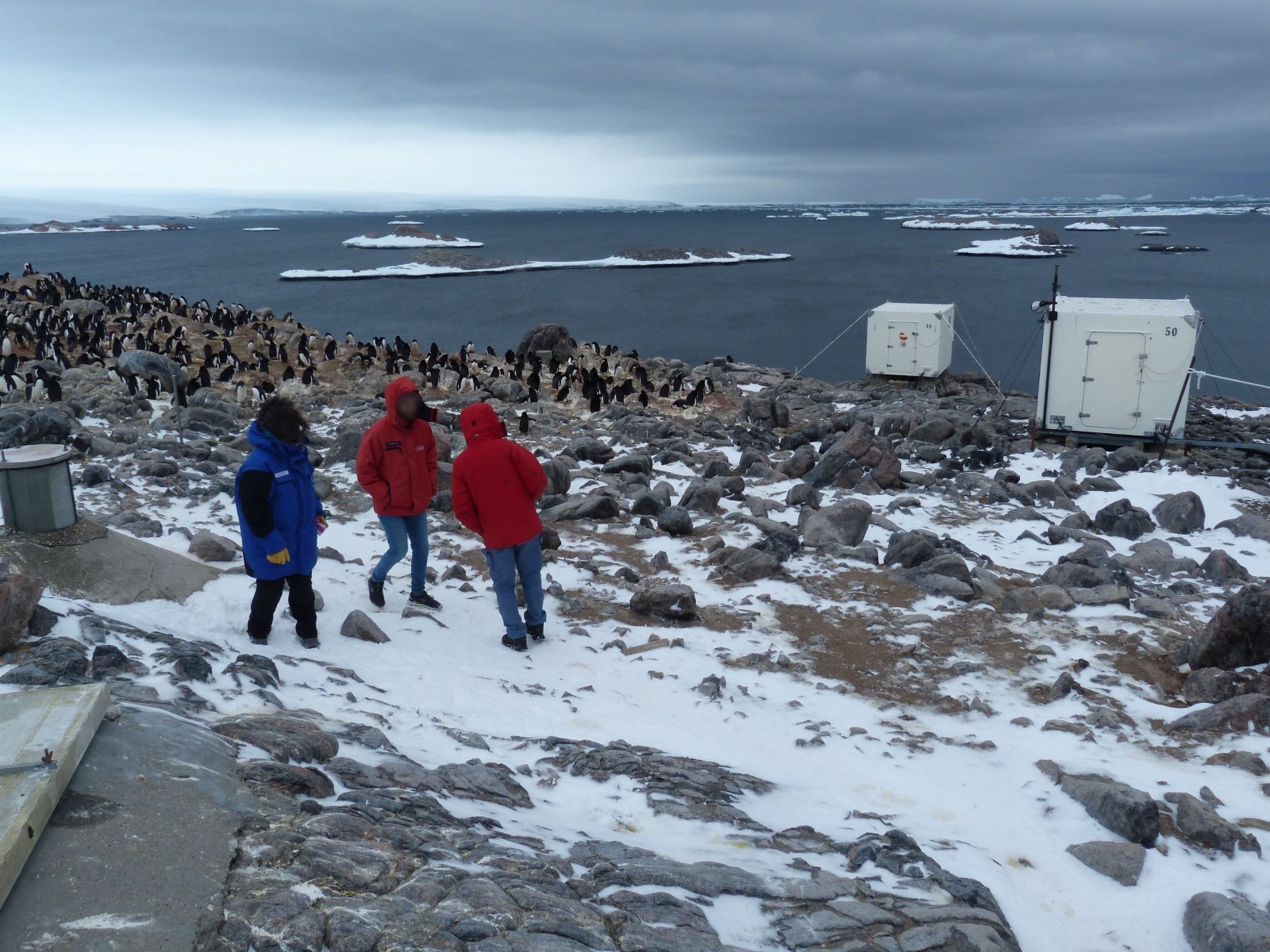

Une partie du village magnétique de la station :
Dans ce village magnétique, un variomètre et deux magnétomètres à protons mesurent en permanence les variations du champ magnétique terrestre. Afin de recaler ces variations par rapport à une valeur de référence, le champ magnétique terrestre est mesuré tous les jours manuellement.

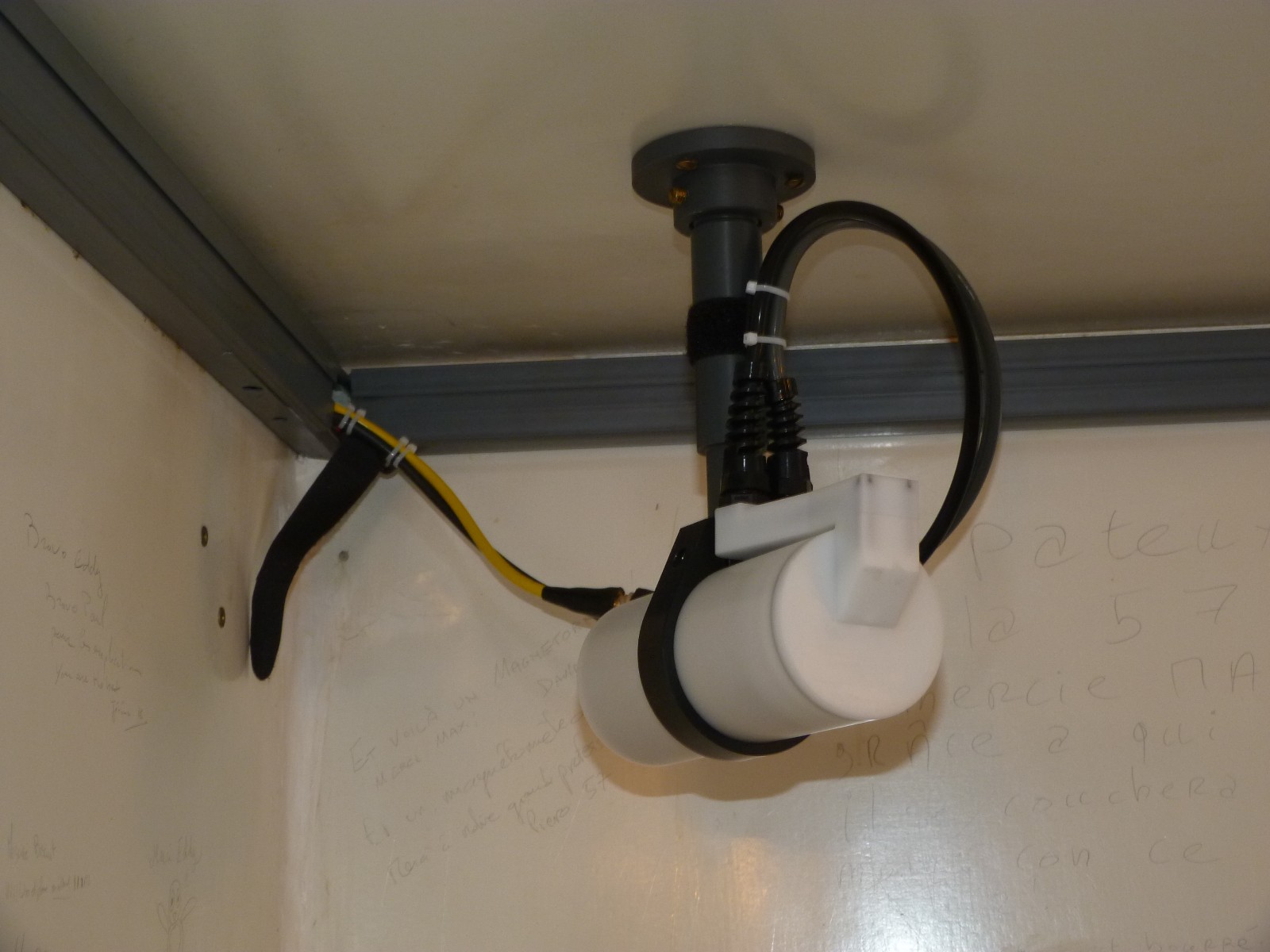

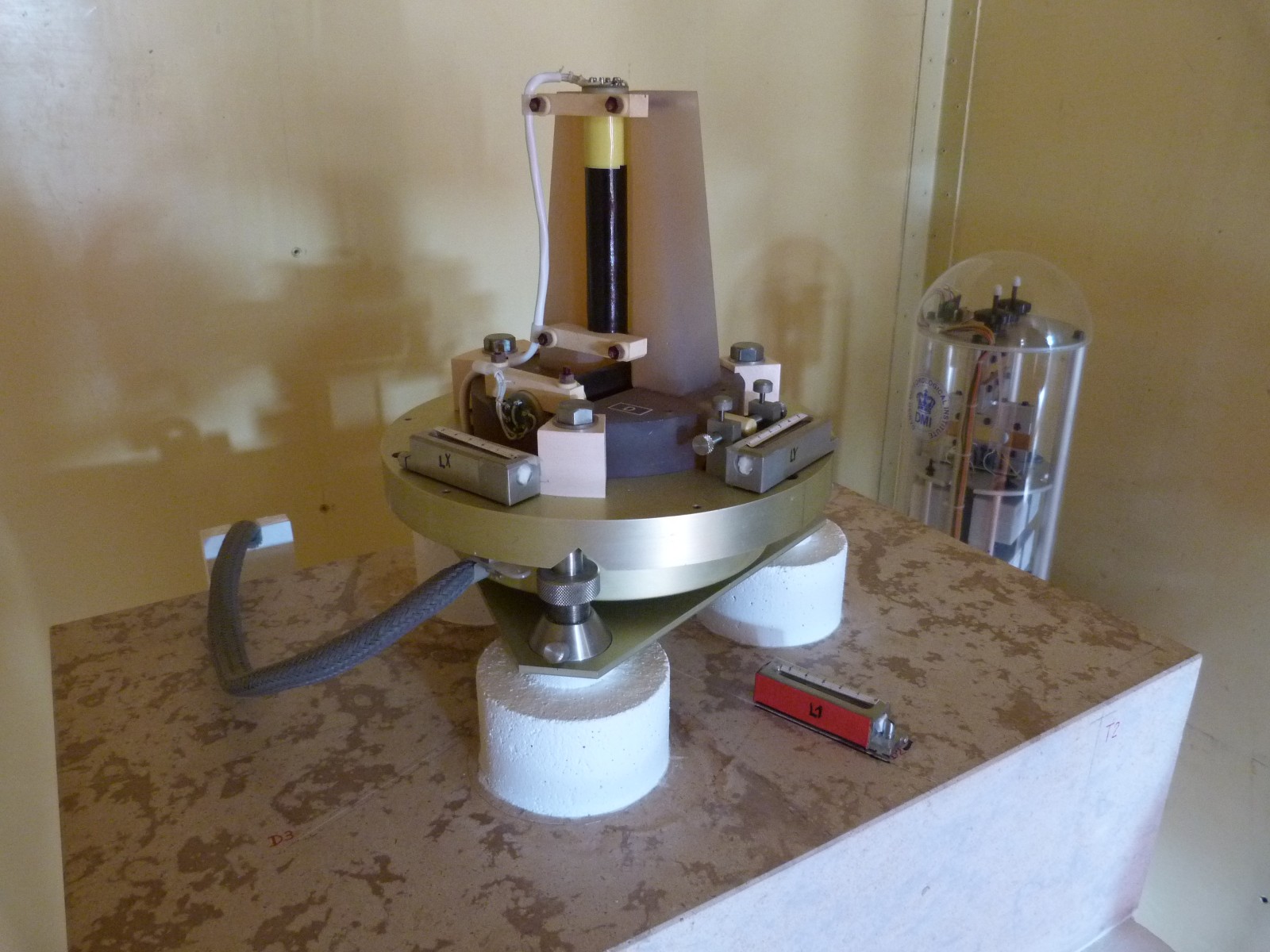

Variomètre et magnétomètre à protons :
La mesure manuelle du champ magnétique terrestre se fait à l'aide d'un théodolite sur lequel est fixé un capteur d'intensité du champ magnétique. La manip consiste à réaliser plusieurs visées sous différents angles, en notant l'heure des mesures à la seconde près, afin de produire des valeurs de référence.

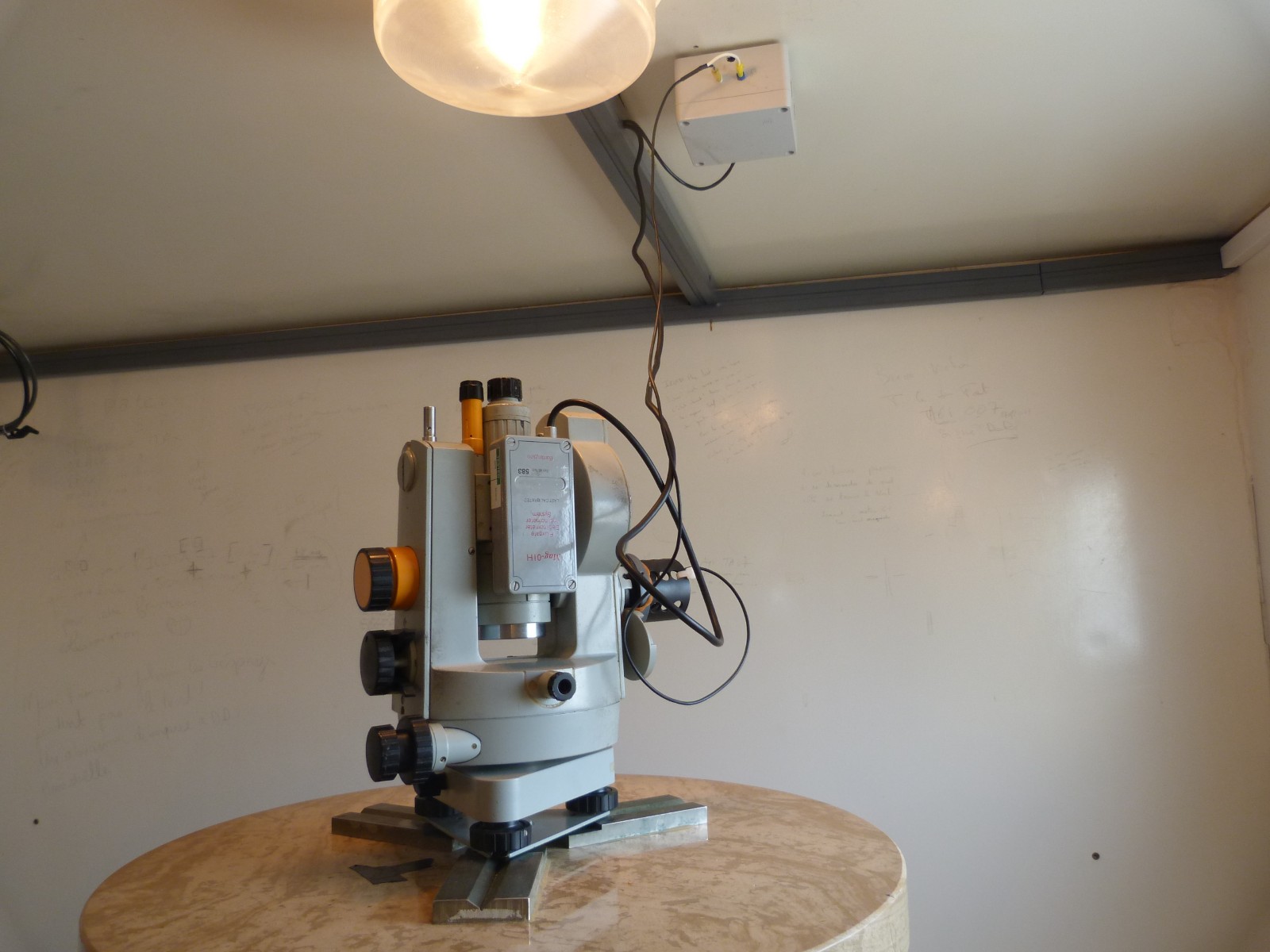

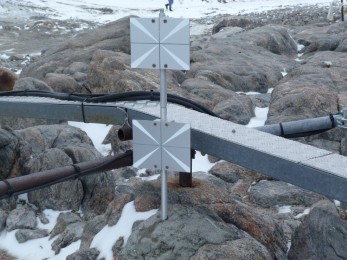

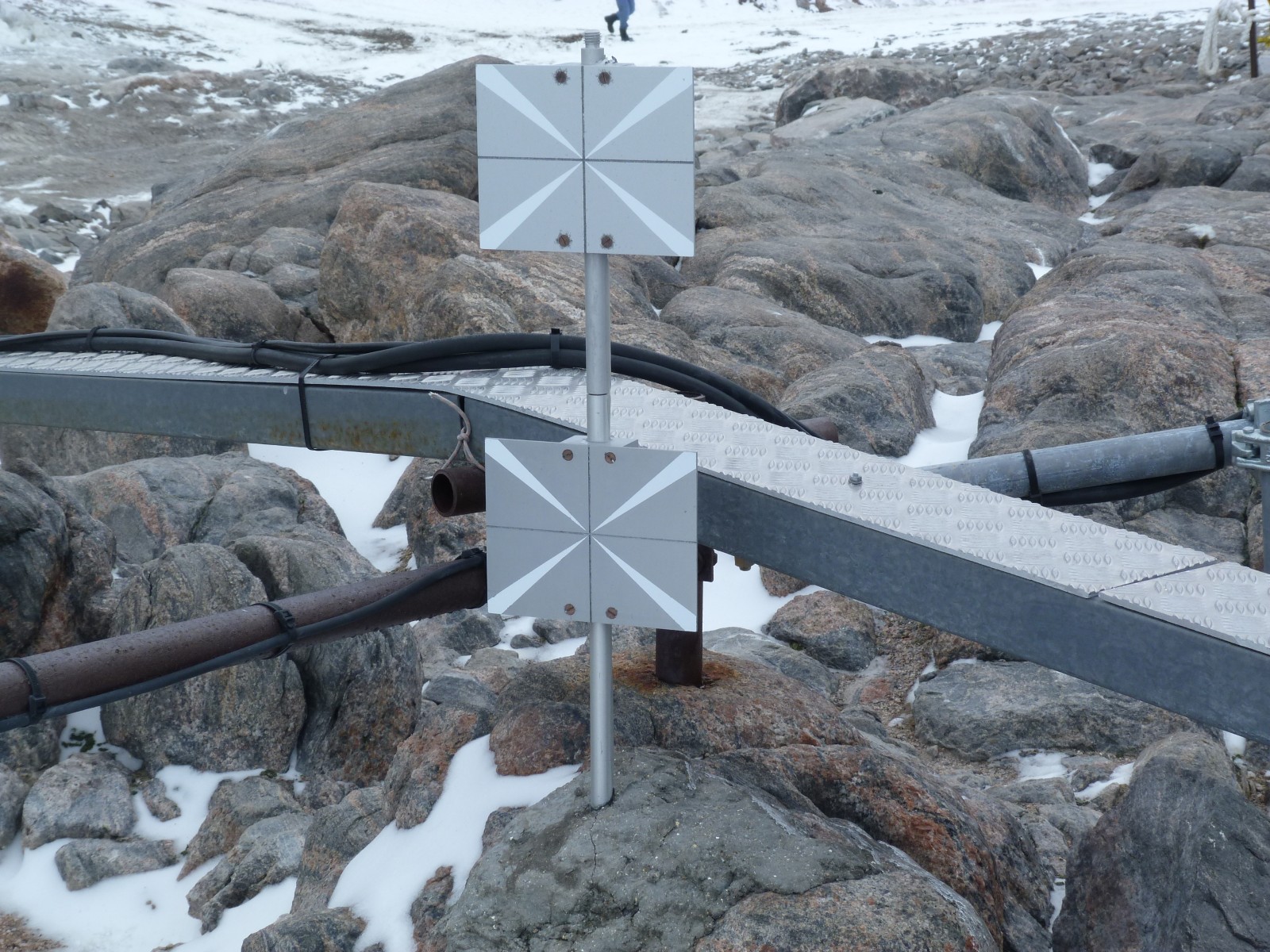

Le théodolite avec son capteur d'intensité magnétique, et une paire de cibles de visée :
Après la manip, les 54 valeurs ainsi obtenues sont saisies dans un ordinateur. Cette opération ne peut pas être réalisée sur place car un ordinateur perturberait trop le champ magnétique.
Afin de gagner en performance dans cette opération de saisie, j'ai recodé l'outil informatique. Ce projet est détaillé ici :

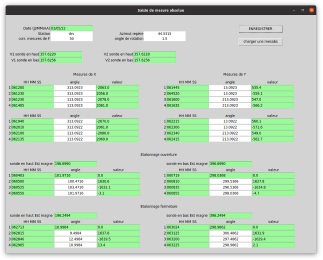

Développement d'un outil de saisie de données
Cette mesure manuelle du champ magnétique doit être effectuée tous les jours. Nous nous sommes partagé cette tâche avec l'informaticien de la station pour l'effectuer chacun tous les deux jours tout au long de l'année sur place.
