Automatisation du boîtier d'un instrument de mesure
Électronique - informatique - instrumentation - transfert de données - conception de pièce acier - fabrication - achats - documentation
Ingénieur de recherche au Laboratoire des Sciences du Climat et de l'Environnement • 2021

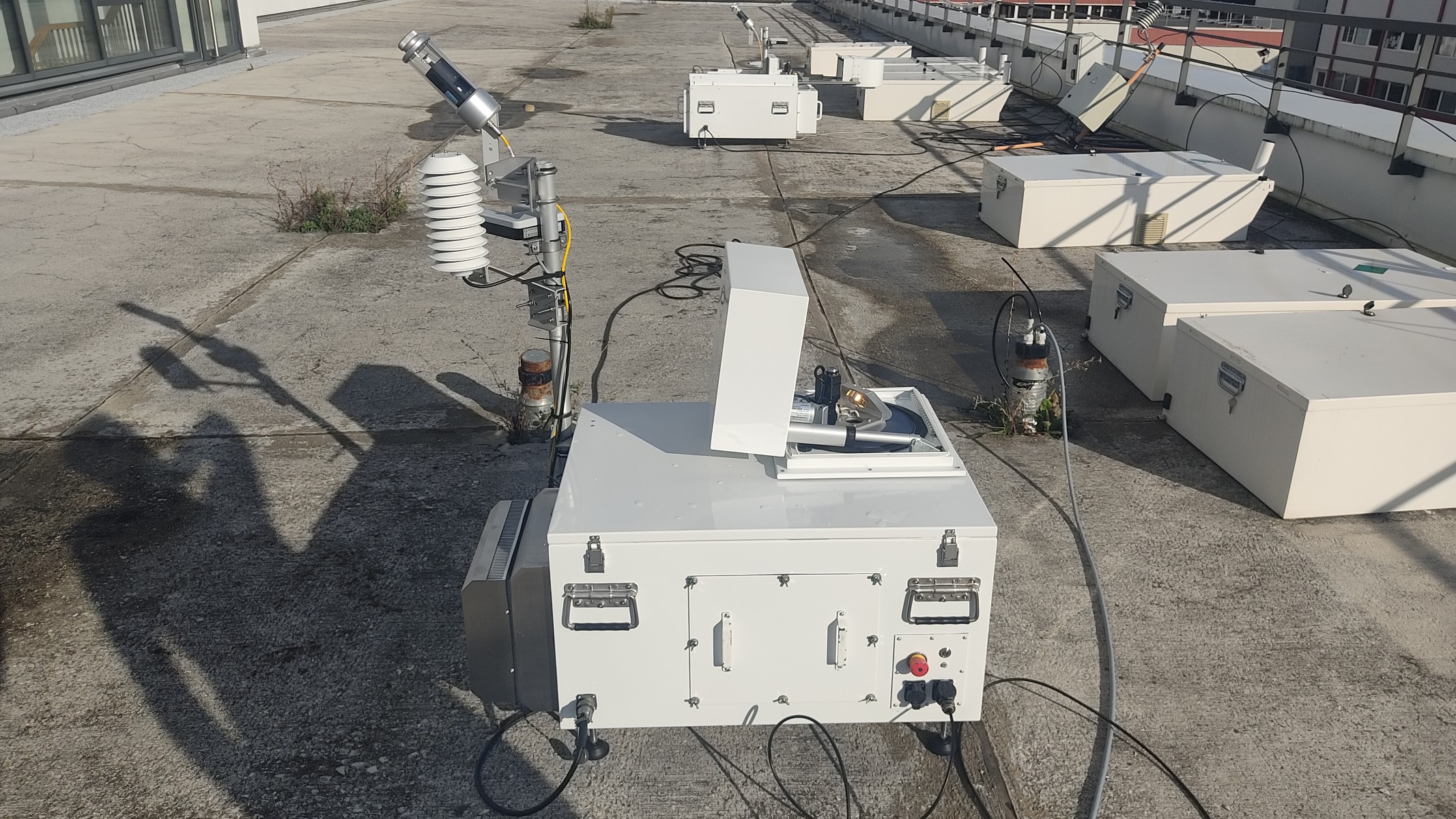

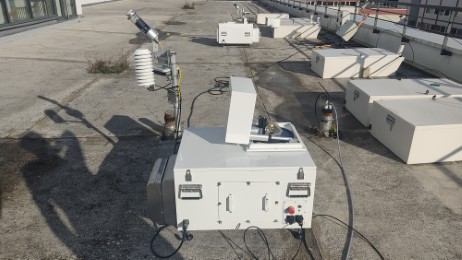

J'ai repris en main un projet d'automatisation de boîtier à ouverture automatique accueillant un Lidar.
Ce boîtier équipé de capteurs (pluie, pyranomètre, horloge...) assurait l'ouverture et la fermeture d'un hayon afin de protéger l'instrument de mesure Lidar.
J'ai redessiné le mécanisme d'ouverture et ai réalisé un nouveau câblage électrique.
J'ai également codé le boîtier, avec une architecture de code Grafcet, implémentée en C++. J'ai écrit mes propres classes temps réel pour le projet.
- Reprise en main du projet en cours
- Discussion avec le chaudronnier pour terminer la fabrication des pièces en cours
- Nouvelle conception 3D du boîtier, avec simplification des formes pour réduire les coûts de fabrication
- Nouveau câblage électrique, en intégrant de nouveaux capteurs
- Conception d'une petite carte électronique pour interfacer des composants (résistance de pull-down pour communication RS-485, diviseur de tension sur des signaux on/off pour ajuster les tensions aux entrées du Raspberry Pi)
- Programmation en C++ du boîtier, avec architecture Grafcet sur carte Arduino
- Documentation et schémas électriques
Automation of a Measurement Instrument Enclosure
Electronics - IT - instrumentation - data transfer - steel part design - manufacturing - procurement - documentation
Research Engineer at the Laboratory of Climate and Environmental Sciences • 2021
I took over an automation project for an automatic opening enclosure housing a Lidar.
This enclosure equipped with sensors (rain, pyranometer, clock...) ensured the opening and closing of a hatch to protect the Lidar measurement instrument.
I redesigned the opening mechanism and created new electrical wiring.
I also coded the enclosure, with Grafcet code architecture, implemented in C++. I wrote my own real-time classes for the project.
- Taking over the ongoing project
- Discussion with the boilermaker to complete the manufacturing of parts in progress
- New 3D design of the enclosure, with simplified shapes to reduce manufacturing costs
- New electrical wiring, integrating new sensors
- Design of a small electronic board to interface components (pull-down resistor for RS-485 communication, voltage divider on on/off signals to adjust voltages to Raspberry Pi inputs)
- C++ programming of the enclosure, with Grafcet architecture on Arduino board
- Documentation and electrical diagrams
Automatización de la carcasa de un instrumento de medición
Electrónica - informática - instrumentación - transferencia de datos - diseño de pieza de acero - fabricación - compras - documentación
Ingeniero de investigación en el Laboratorio de Ciencias del Clima y del Medio Ambiente • 2021
Me hice cargo de un proyecto de automatización de una carcasa de apertura automática que alberga un Lidar.
Esta carcasa equipada con sensores (lluvia, piranómetro, reloj...) aseguraba la apertura y cierre de una compuerta para proteger el instrumento de medición Lidar.
Rediseñé el mecanismo de apertura y realicé un nuevo cableado eléctrico.
También programé la carcasa, con una arquitectura de código Grafcet, implementada en C++. Escribí mis propias clases en tiempo real para el proyecto.
- Hacerse cargo del proyecto en curso
- Discusión con el calderero para completar la fabricación de las piezas en curso
- Nuevo diseño 3D de la carcasa, con simplificación de formas para reducir costos de fabricación
- Nuevo cableado eléctrico, integrando nuevos sensores
- Diseño de una pequeña placa electrónica para interconectar componentes (resistencia de pull-down para comunicación RS-485, divisor de tensión en señales on/off para ajustar voltajes a las entradas del Raspberry Pi)
- Programación en C++ de la carcasa, con arquitectura Grafcet en placa Arduino
- Documentación y esquemas eléctricos
Automatisierung des Gehäuses eines Messgeräts
Elektronik - IT - Instrumentierung - Datenübertragung - Stahlteilentwurf - Fertigung - Beschaffung - Dokumentation
Forschungsingenieur am Labor für Klima- und Umweltwissenschaften • 2021
Ich übernahm ein Automatisierungsprojekt für ein automatisch öffnendes Gehäuse, das einen Lidar beherbergt.
Dieses mit Sensoren (Regen, Pyranometer, Uhr...) ausgestattete Gehäuse sorgte für das Öffnen und Schließen einer Klappe zum Schutz des Lidar-Messgeräts.
Ich entwarf den Öffnungsmechanismus neu und erstellte eine neue elektrische Verkabelung.
Ich programmierte auch das Gehäuse mit einer Grafcet-Code-Architektur, implementiert in C++. Ich schrieb meine eigenen Echtzeitklassen für das Projekt.
- Übernahme des laufenden Projekts
- Diskussion mit dem Kesselschmied, um die Herstellung der laufenden Teile abzuschließen
- Neues 3D-Design des Gehäuses mit vereinfachten Formen zur Reduzierung der Herstellungskosten
- Neue elektrische Verkabelung mit Integration neuer Sensoren
- Entwurf einer kleinen elektronischen Platine zur Schnittstellenbildung von Komponenten (Pull-Down-Widerstand für RS-485-Kommunikation, Spannungsteiler an Ein/Aus-Signalen zur Anpassung der Spannungen an Raspberry Pi-Eingänge)
- C++-Programmierung des Gehäuses mit Grafcet-Architektur auf Arduino-Platine
- Dokumentation und elektrische Schaltpläne
