Modernisation d'un nœud de communication du réseau d'instruments
Électronique, électricité, instrumentation
Responsable Technique à l'Observatoire Volcanologique et Sismologique de Martinique • 2024
La station de Morne Bigot est un nœud de communication stratégique du réseau de surveillance de la Martinique. Quatre stations lui renvoient leurs données, auxquelles elle ajoute ses propres données pour les transmettre par satellite.
De violents orages ont grillé un certain nombre d'appareils dans la station. J'ai réalisé le diagnostic des pannes et ai modernisé l'installation en y ajoutant des protections contre la foudre.
Mise à niveau de l'installation électrique

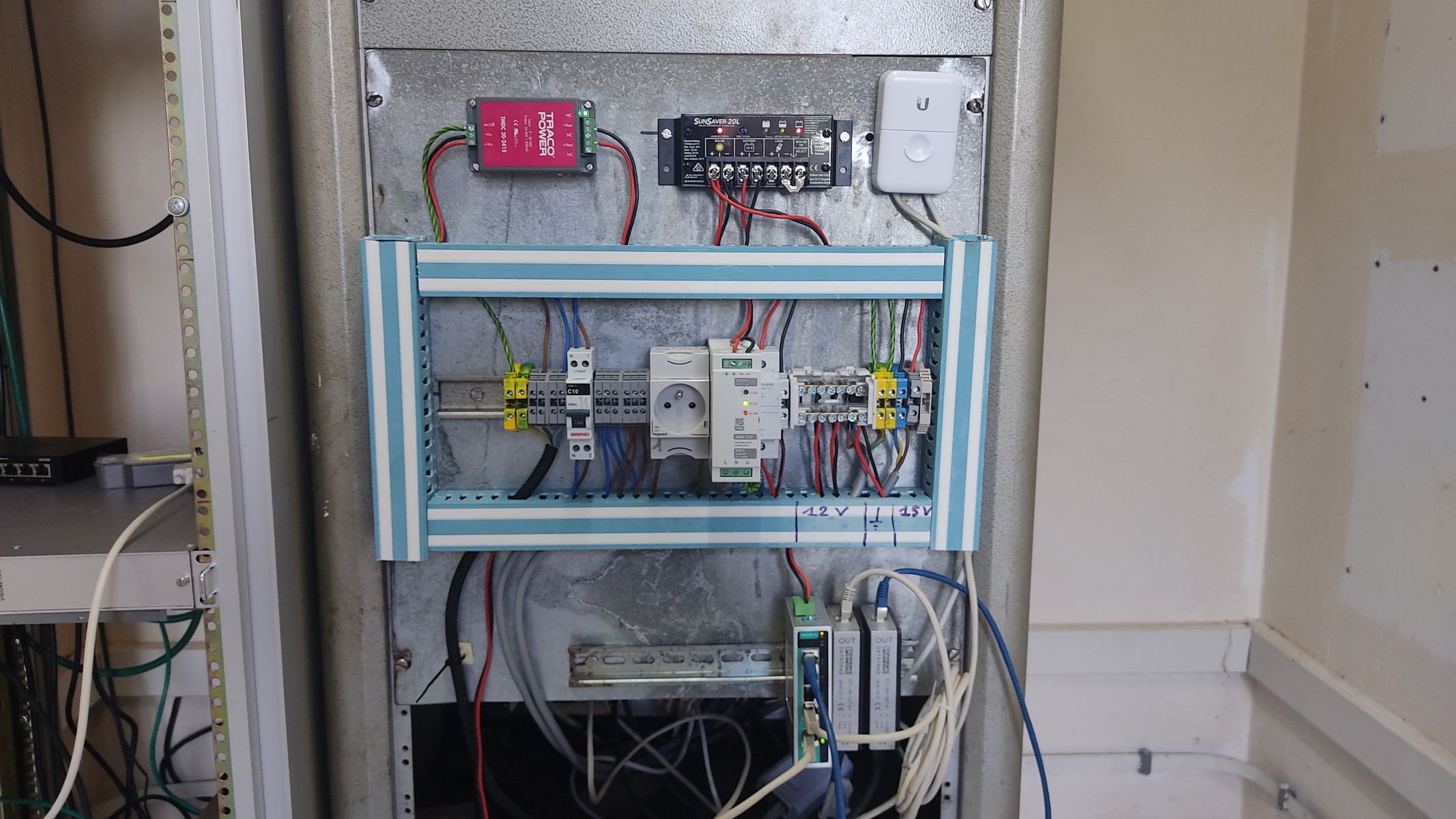

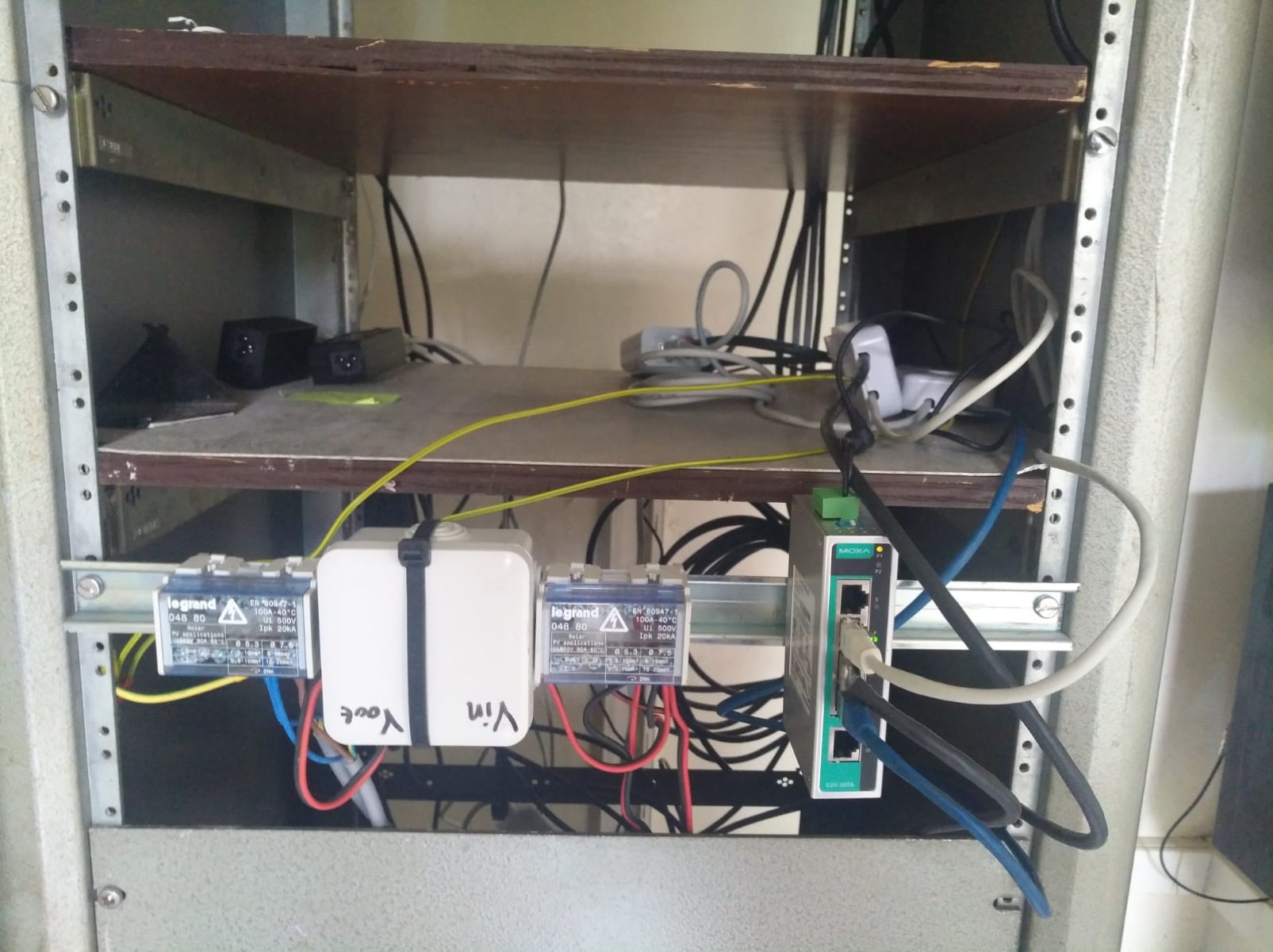

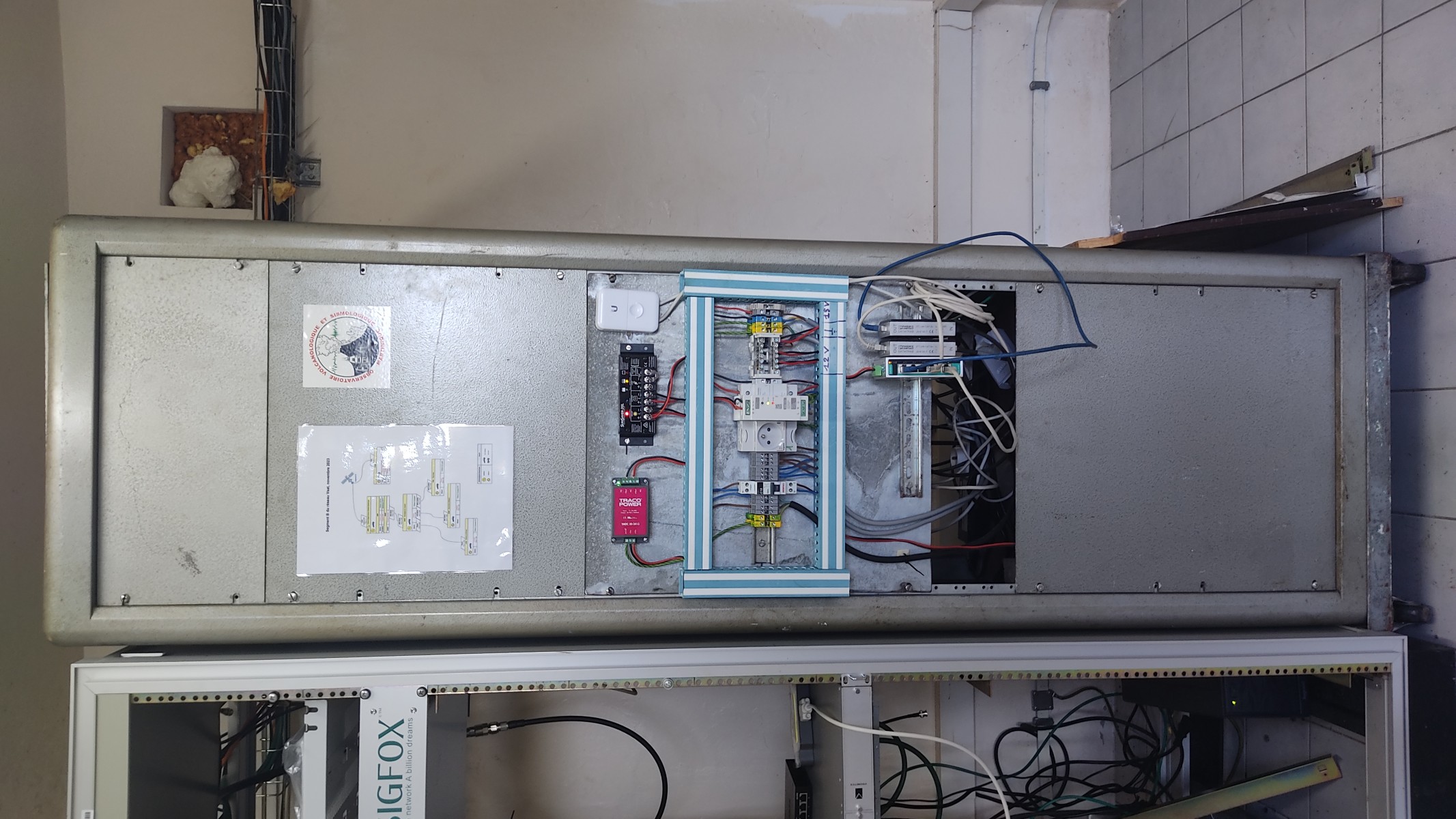

À mon arrivée la station souffrait d'un manque de qualité dans son câblage électrique. J'ai donc fabriqué un panneau propre.
Installation AVANT et APRÈS :
Ajout d'éléments dans le système
Le nouveau panneau m'a permis d'intégrer des protections contre la foudre. Il m'a aussi permis d'ajouter un régulateur de tension pour alimenter les instruments avec la tension adaptée.

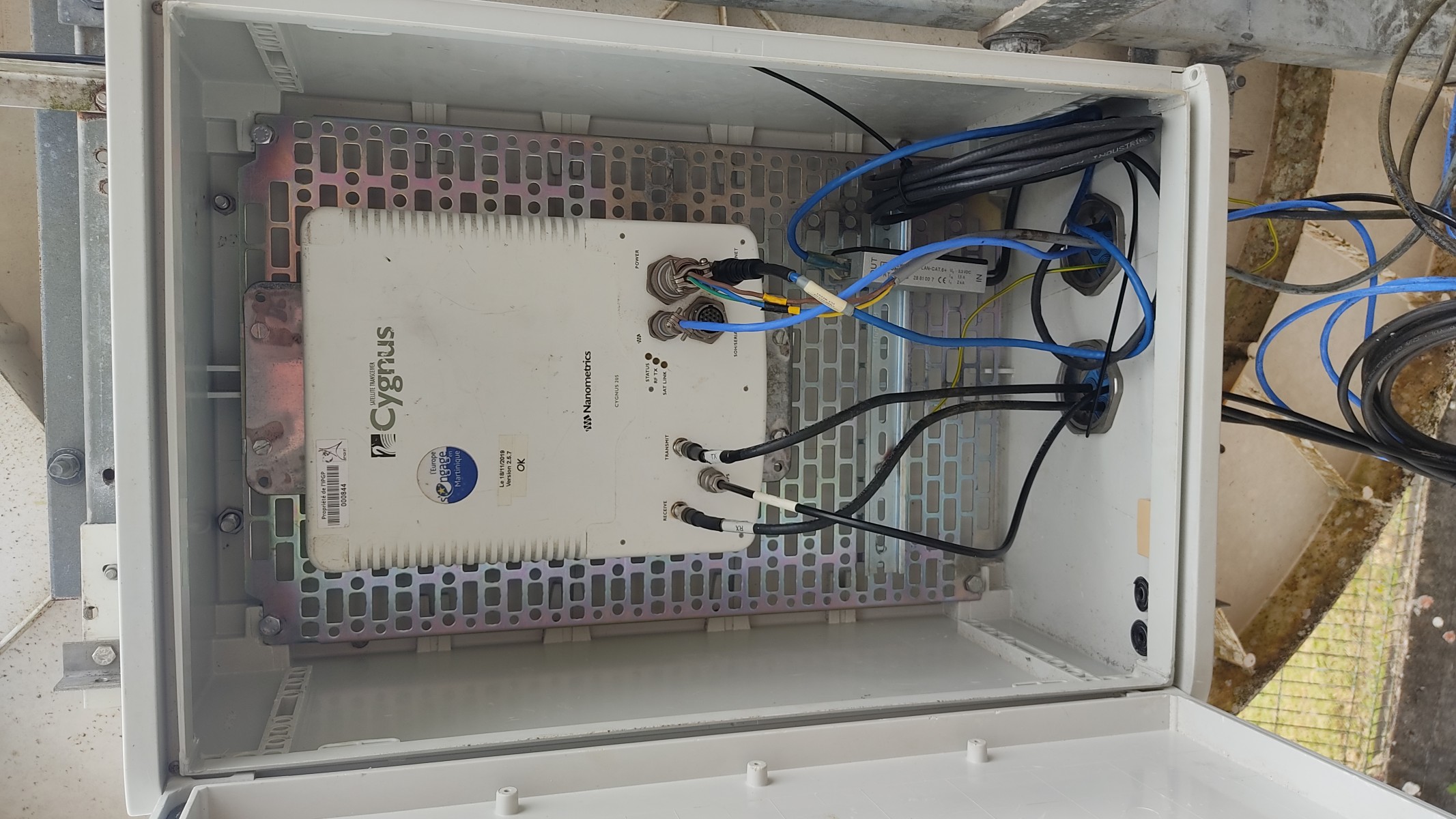

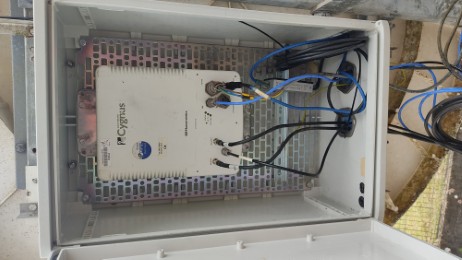

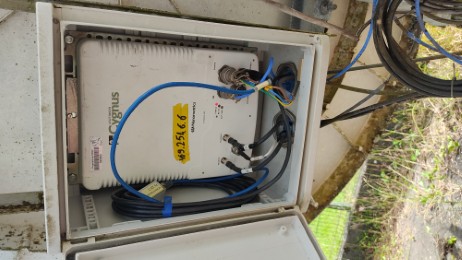

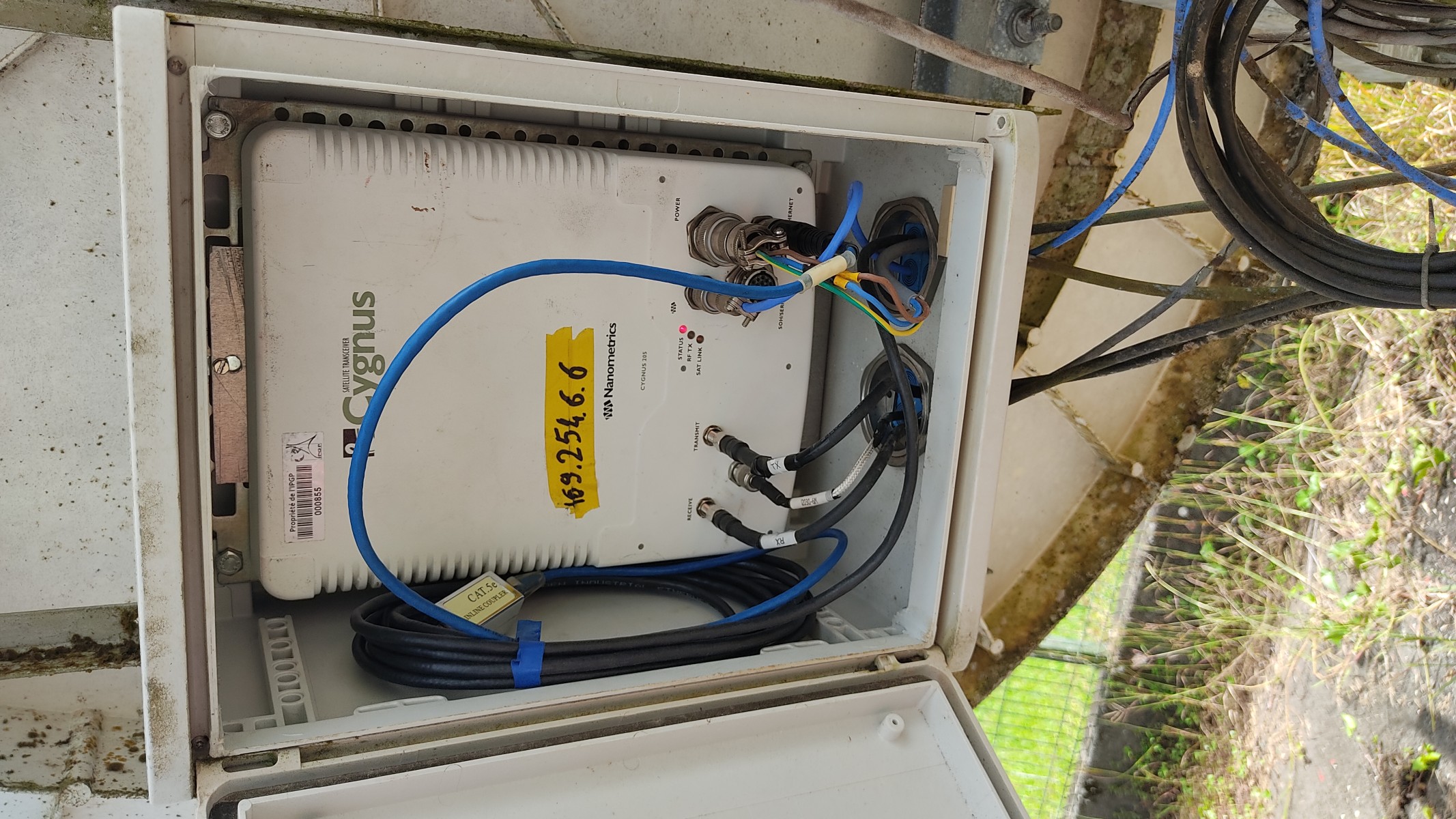

Au niveau du numériseur situé près de l'instrument, la taille du boîtier ne me permettait pas d'ajouter proprement une protection contre la foudre. J'ai donc installé un nouveau boîtier plus grand, fabriqué une platine de fixation du numériseur pour en faciliter la maintenance et ai ajouté une protection contre la foudre sur le câble RJ45 POE.
Installation AVANT et APRÈS :
Modernization of a Communication Node in the Instrument Network
Electronics, electricity, instrumentation
Technical Manager at the Volcanological and Seismological Observatory of Martinique • 2024
The Morne Bigot station is a strategic communication node in Martinique's monitoring network. Four stations send their data to it, to which it adds its own data for satellite transmission.
Violent storms damaged several devices in the station. I performed failure diagnosis and modernized the installation by adding lightning protection.
Electrical Installation Upgrade
Upon my arrival, the station suffered from poor quality electrical wiring. I therefore built a clean panel.
Installation BEFORE and AFTER:
Adding Elements to the System
The new panel allowed me to integrate lightning protection. It also allowed me to add a voltage regulator to power the instruments with the appropriate voltage.
At the digitizer located near the instrument, the enclosure size did not allow me to properly add lightning protection. I therefore installed a larger new enclosure, manufactured a digitizer mounting plate to facilitate maintenance, and added lightning protection on the RJ45 POE cable.
Installation BEFORE and AFTER:
Modernización de un nodo de comunicación de la red de instrumentos
Electrónica, electricidad, instrumentación
Responsable Técnico en el Observatorio Vulcanológico y Sismológico de Martinica • 2024
La estación de Morne Bigot es un nodo de comunicación estratégico de la red de vigilancia de Martinica. Cuatro estaciones le envían sus datos, a los que añade sus propios datos para transmitirlos por satélite.
Violentas tormentas dañaron varios dispositivos en la estación. Realicé el diagnóstico de fallos y modernizé la instalación añadiendo protección contra rayos.
Actualización de la instalación eléctrica
A mi llegada, la estación sufría de un cableado eléctrico de mala calidad. Por lo tanto, fabriqué un panel limpio.
Instalación ANTES y DESPUÉS:
Adición de elementos al sistema
El nuevo panel me permitió integrar protección contra rayos. También me permitió añadir un regulador de tensión para alimentar los instrumentos con el voltaje adecuado.
A nivel del digitalizador ubicado cerca del instrumento, el tamaño de la carcasa no me permitía añadir correctamente una protección contra rayos. Por lo tanto, instalé una nueva carcasa más grande, fabriqué una placa de montaje del digitalizador para facilitar el mantenimiento y añadí protección contra rayos en el cable RJ45 POE.
Instalación ANTES y DESPUÉS:
Modernisierung eines Kommunikationsknotens im Instrumentennetzwerk
Elektronik, Elektrizität, Instrumentierung
Technischer Leiter am Vulkanologischen und Seismologischen Observatorium von Martinique • 2024
Die Station Morne Bigot ist ein strategischer Kommunikationsknoten im Überwachungsnetzwerk von Martinique. Vier Stationen senden ihre Daten an sie, zu denen sie ihre eigenen Daten für die Satellitenübertragung hinzufügt.
Heftige Gewitter beschädigten mehrere Geräte in der Station. Ich führte eine Fehlerdiagnose durch und modernisierte die Installation durch Hinzufügen von Blitzschutz.
Upgrade der elektrischen Installation
Bei meiner Ankunft litt die Station unter schlechter Qualität der elektrischen Verkabelung. Ich fertigte daher eine saubere Schalttafel.
Installation VORHER und NACHHER:
Hinzufügen von Elementen zum System
Die neue Schalttafel ermöglichte es mir, Blitzschutz zu integrieren. Sie ermöglichte mir auch, einen Spannungsregler hinzuzufügen, um die Instrumente mit der angemessenen Spannung zu versorgen.
Beim Digitalisierer in der Nähe des Instruments erlaubte mir die Gehäusegröße nicht, ordnungsgemäß einen Blitzschutz hinzuzufügen. Ich installierte daher ein größeres neues Gehäuse, fertigte eine Montageplatte für den Digitalisierer zur Erleichterung der Wartung und fügte Blitzschutz am RJ45-POE-Kabel hinzu.
Installation VORHER und NACHHER:
